Фотоэлементы для ворот и парковки: где устанавливать и как правильно настраивать

27.08.2026

Фотоэлементы применяются в автоматических воротах, шлагбаумах и системах управления парковкой. Внешне задача кажется простой: установить два датчика по разным сторонам проезда и направить их друг на друга. На практике от места и высоты монтажа зависит, будет ли автоматика вовремя замечать автомобиль, отличать въезд от выезда и корректно работать в дождь, снег и яркий солнечный день.

Особенно важно учитывать назначение датчиков. Фотоэлемент, защищающий автомобиль от закрывающейся стрелы шлагбаума, и фотоэлемент, участвующий в подсчете машин на парковке, работают по одному оптическому принципу, но устанавливать их по одной и той же схеме не всегда правильно.

Как устроен и работает фотоэлемент

Классическая лучевая система состоит из двух частей — передатчика и приемника. Их устанавливают по разные стороны контролируемой зоны так, чтобы между устройствами проходил инфракрасный луч.

Передатчик формирует инфракрасный сигнал, а приемник постоянно контролирует его наличие. Пока оптический канал свободен, автоматика получает одно состояние датчика. Когда автомобиль, человек или другой объект пересекает луч, сигнал пропадает, и состояние выхода фотоэлемента изменяется. Контроллер воспринимает это как появление препятствия или проезд транспортного средства.

Сам инфракрасный луч человеку не виден. Поэтому при монтаже нельзя ориентироваться только на визуальное положение корпусов: важно выдержать правильную геометрию установки и после монтажа проверить фактическое срабатывание.

В каталоге «Инфопаркинг» представлены разные датчики обнаружения автомобиля, в том числе оптические и лучевые модели. Выбор конкретного устройства зависит не только от ширины проезда, но и от того, какую задачу должен решать датчик.

Две основные задачи фотоэлементов

На парковках и въездных группах фотоэлементы чаще всего используются в двух принципиально разных сценариях.

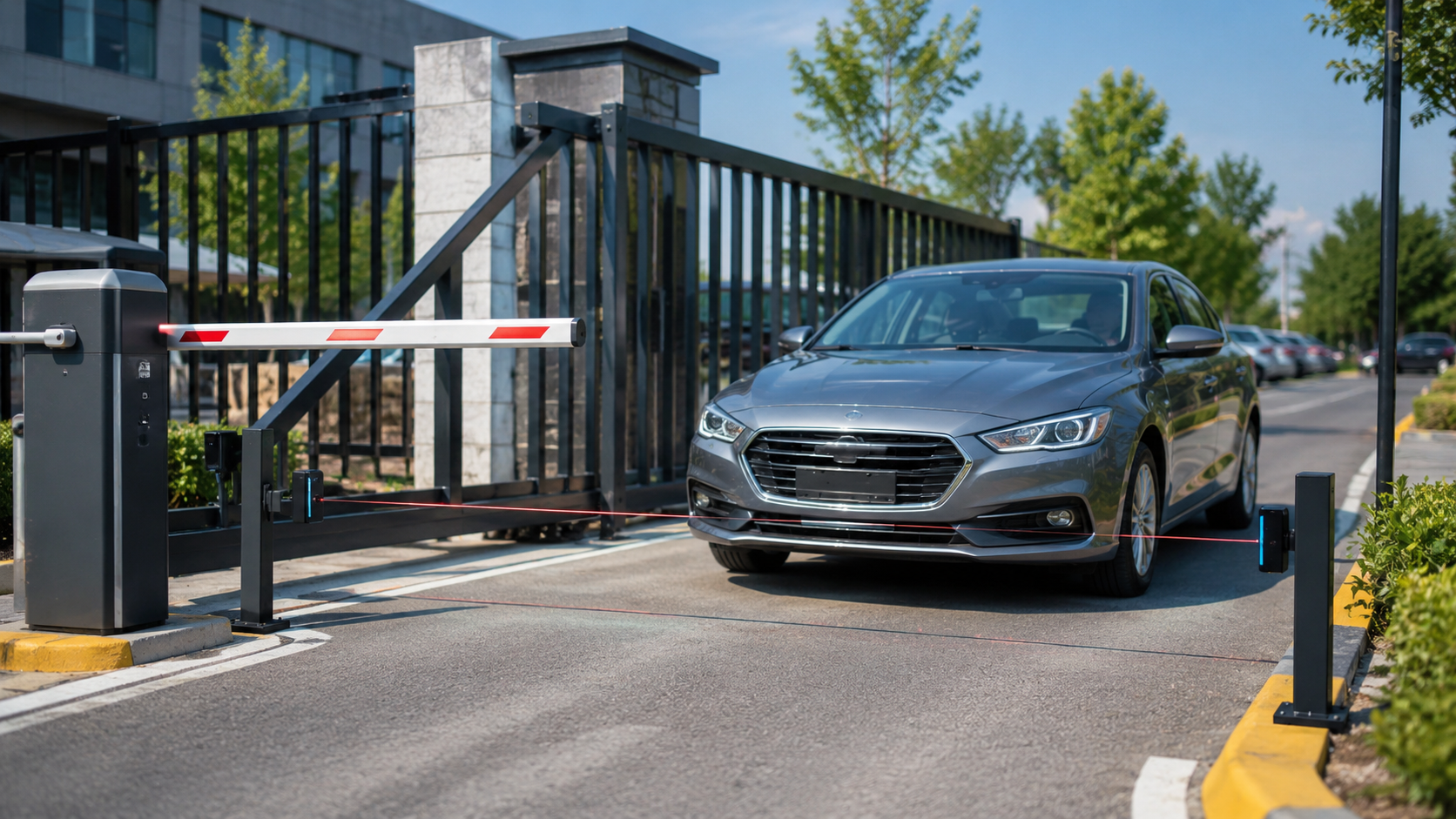

Фотоэлементы безопасности ворот и шлагбаума

В этом случае датчик должен определить, что в опасной зоне находится автомобиль, человек или другое препятствие. Например, если машина еще не закончила проезд через створ ворот, автоматика не должна начать закрывание. Аналогично стрела шлагбаума не должна опускаться на автомобиль, остановившийся в зоне ее движения.

При пересечении луча система в зависимости от настроенного алгоритма может запретить закрывание, остановить движение или выполнить реверс. Здесь обнаружение пешехода не является ошибкой: если человек находится в опасной зоне, автоматика также должна отреагировать.

Фотоэлементы для обнаружения и подсчета автомобилей

Совсем другая задача возникает в системе учета свободных мест. Здесь контроллеру недостаточно знать, что луч был перекрыт. Необходимо определить факт проезда автомобиля, а в некоторых схемах — еще и направление его движения.

Например, при въезде машины количество свободных мест должно уменьшиться на единицу, а при выезде — увеличиться. Если через тот же луч прошел пешеход, изменять счетчик парковки нельзя.

Поэтому схему датчика безопасности нельзя механически переносить в систему подсчета. Отличаться могут место установки, высота луча, количество фотоэлементов и алгоритм обработки их сигналов.

С какой стороны устанавливать передатчик и приемник

Для самого принципа обнаружения автомобиля обычно не имеет значения, находится передатчик справа или слева от проезда: главное, чтобы передатчик и приемник располагались напротив друг друга и между ними сохранялся устойчивый оптический канал.

При проектировании имеет смысл ориентироваться прежде всего на удобство монтажа и подключения. Учитывают расположение кабельных трасс, шкафа автоматики, опор, стен, бордюров и других элементов въездной группы. Необходимо также оставить доступ к корпусам для обслуживания и очистки оптики.

На открытой парковке нежелательно устанавливать элементы там, где их легко заденет бампер автомобиля или где перед датчиком постоянно образуется сугроб. Если с одной стороны проезда есть капитальная стена, а с другой требуется стойка, это также может повлиять на расположение оборудования.

На какой высоте устанавливать фотоэлементы

Универсальной высоты для любых задач не существует. Она зависит от назначения фотоэлемента и от того, какой объект необходимо уверенно обнаруживать.

Для фотоэлементов безопасности ворот и шлагбаумов обычно выбирают высоту, при которой луч будет пересекать автомобиль в контролируемой зоне. Например, для DIR10 производитель указывает стандартный вариант установки примерно на высоте 500 мм от уровня земли. Однако это значение относится прежде всего к типовой защитной функции и не означает, что 500 мм автоматически подойдет для любой системы подсчета автомобилей.

Если датчик используется для учета транспорта, необходимо учитывать дорожный просвет, форму кузова и состав потока. Луч не должен проходить под автомобилем, но слишком высокая установка также нежелательна: низкий легковой автомобиль может оказаться менее надежной мишенью, а через проезд могут двигаться транспортные средства разной высоты.

Практически высоту выбирают так, чтобы автомобиль устойчиво перекрывал луч значительной частью кузова, а не только колесом, зеркалом или другим небольшим элементом. После монтажа необходимо проверить проезд автомобилей разных типов, которые реально используются на объекте.

Как выбрать расстояние между передатчиком и приемником

Расстояние между элементами определяется шириной контролируемого проезда и запасом по дальности конкретного фотоэлемента. Например, для DIR10 заявлена максимальная дальность действия до 10 м. На обычном парковочном въезде этого достаточно с большим запасом.

При этом стремиться использовать максимальную дальность без необходимости не следует. Чем сложнее условия эксплуатации, тем важнее иметь устойчивый запас по уровню принимаемого сигнала. Загрязнение оптики, снег, дождь или небольшое смещение стойки не должны сразу приводить к потере луча.

Если проезд очень широкий, необходимо дополнительно учитывать возможность движения автомобиля не по центру полосы. Важно, чтобы независимо от траектории транспорт пересекал контролируемый луч.

Как правильно выставить передатчик и приемник

Оба элемента устанавливают на одной высоте, а их рабочие поверхности ориентируют друг на друга. Стойки должны стоять вертикально, а корпуса — быть надежно закреплены без перекоса.

У отдельных моделей не требуется сложная процедура оптической юстировки. Например, для DIR10 производитель не предусматривает отдельной регулировки направления луча. Но это не отменяет требования правильно расположить корпуса относительно друг друга: приемник должен стабильно видеть сигнал передатчика.

После установки недостаточно один раз убедиться, что датчик находится в состоянии «луч свободен». Необходимо несколько раз полностью перекрыть и открыть луч в разных точках проезда и убедиться, что изменение состояния происходит быстро и повторяемо.

Как проверить устойчивость работы после монтажа

Первичная проверка должна проводиться не только рукой перед фотоэлементом. Система должна быть протестирована в тех условиях, в которых ей предстоит работать.

Через проезд несколько раз пропускают автомобиль с разной скоростью и по разной траектории: по центру полосы и ближе к ее краям. Если объект рассчитан на разные виды транспорта, желательно проверить легковой автомобиль, кроссовер, фургон или другие характерные для объекта машины.

Следует проверить и пограничные ситуации: медленное движение, кратковременную остановку между датчиками, начало движения назад, последовательный проезд нескольких автомобилей. Для системы подсчета важен не просто факт изменения сигнала, а правильная реакция контроллера на весь сценарий проезда.

Как две пары фотоэлементов определяют направление движения

Один оптический рубеж сообщает контроллеру только о пересечении луча. Сам по себе он не позволяет надежно понять, в какую сторону движется автомобиль.

Для определения направления вдоль полосы устанавливают два рубежа — условно датчик №1 и датчик №2. Контроллер анализирует последовательность их срабатывания.

Если автомобиль сначала пересекает первый луч, а затем второй, система распознает движение в одном направлении. Если последовательность обратная — сначала второй, затем первый — фиксируется движение в противоположную сторону.

Так можно использовать один проезд одновременно для въезда и выезда. Контроллер определяет направление автомобиля и соответственно уменьшает или увеличивает количество свободных парковочных мест.

Расстояние между двумя оптическими рубежами выбирается с учетом длины автомобилей, скорости движения и алгоритма конкретного контроллера. Датчики не должны находиться настолько близко, чтобы последовательность их срабатывания становилась неразличимой, но и чрезмерно разносить их без необходимости не следует.

Как избежать подсчета пешеходов вместо автомобилей

Обычный фотоэлемент физически не знает, кто перекрыл луч. Для него автомобиль, человек, тележка или крупное животное — всего лишь временное исчезновение инфракрасного сигнала.

Поэтому защититься от ложного учета только выбором «правильного фотоэлемента» невозможно. Задача решается одновременно геометрией установки и алгоритмом контроллера.

Луч располагают так, чтобы обычному пешеходному потоку было сложнее пересекать зону контроля без автомобиля. Если рядом с въездом постоянно ходят люди, желательно физически разделить автомобильную и пешеходную траектории ограждением, бордюром или организацией отдельного прохода.

Дополнительную защиту дает анализ последовательности сигналов от двух датчиков. Контроллер может учитывать характер пересечения лучей, время между событиями и предусмотренные производителем алгоритмы фильтрации. В контроллерах системы учета «Инфопаркинг», например, предусмотрена функция исключения реакции системы при проходе людей или животных.

Как ширина проезда влияет на монтаж

Чем шире полоса, тем внимательнее следует выбирать точки установки. Помимо допустимой дальности фотоэлемента появляется еще одна проблема — свобода траектории автомобиля.

На узкой полосе машина практически неизбежно проходит через одну и ту же зону. На широком въезде водитель может заметно смещаться вправо или влево, въезжать под углом или объезжать другое транспортное средство.

Кроме того, очень широкий проезд иногда фактически используется как две полосы. Если два автомобиля могут двигаться рядом, один поперечный луч уже не позволяет корректно определить отдельный проезд каждого из них. В таких случаях следует разделять транспортные потоки или проектировать отдельное обнаружение для каждой полосы.

Где ставить фотоэлементы возле шлагбаума

Ответ зависит от функции конкретной пары датчиков.

Фотоэлемент безопасности

Его располагают в зоне, где необходимо предотвратить опускание стрелы на автомобиль. Датчик должен контролировать именно опасную область, а не просто фиксировать приближение машины к въезду.

Если луч находится слишком далеко перед шлагбаумом, автомобиль может уже покинуть зону датчика, но еще оставаться под стрелой. Такая схема не выполняет полноценную защитную функцию.

Фотоэлемент обнаружения автомобиля

Датчик, используемый как команда для парковочной автоматики, можно устанавливать до шлагбаума или после него — в зависимости от того, какое событие требуется получить.

Например, для некоторых алгоритмов важно знать о приближении автомобиля и заранее переключить светофор или подготовить автоматику к открыванию. Для учета фактического въезда, наоборот, логичнее фиксировать машину в точке, после прохождения которой можно считать, что она действительно въехала на территорию.

Поэтому одна пара фотоэлементов не всегда должна одновременно выполнять функции обнаружения, подсчета и безопасности. На сложных объектах эти задачи лучше разделять.

Установка фотоэлементов возле автоматических ворот

У распашных и откатных ворот необходимо учитывать всю зону движения створки. Защитный луч располагают так, чтобы автоматика получала информацию об автомобиле до возникновения опасного контакта.

Для откатных ворот важно учитывать не только сам проем, но и траекторию полотна. Для распашных — область, которую проходят створки при открывании и закрывании.

Если фотоэлемент дополнительно используется системой парковки для подсчета транспорта, его положение определяют уже относительно линии фактического въезда или выезда. Иногда оптимальным решением становятся разные пары: одна отвечает за безопасность ворот, другая — за учет автомобилей.

Фотоэлементы в системе учета свободных парковочных мест

Для подсчета транспорта лучевые датчики работают не сами по себе. Их сигналы поступают на контроллер, который анализирует последовательность событий и изменяет значение счетчика.

Пример готового решения — система учета свободных мест на парковке со стойками. В ее составе используются лучевые датчики, контроллер подсчета автомобилей, стойки для фотоэлементов, информационное табло и пульт коррекции счета.

Такая схема позволяет связать обнаружение транспорта с общей логикой парковки: определять проезд машины, учитывать въезды и выезды и отображать актуальное количество свободных мест.

Наружный монтаж: дождь, снег, грязь и солнечный свет

Фотоэлементы на парковке могут работать круглый год под открытым небом, поэтому условия эксплуатации необходимо учитывать еще при выборе оборудования.

Корпус должен соответствовать условиям наружного монтажа, однако одной степени защиты недостаточно. Важно выбрать такое положение, при котором на рабочей поверхности не будет постоянно скапливаться вода, снег или дорожная грязь.

Инфракрасные фотоэлементы рассчитаны на работу при внешнем освещении, а синхронизированный сигнал помогает уменьшать влияние посторонних источников. Тем не менее яркое солнце, особенно направленное непосредственно в приемник, в сочетании с загрязнением или слишком большим расстоянием между элементами может уменьшать запас устойчивости системы.

Поэтому при возможности приемник располагают так, чтобы прямой солнечный свет не попадал в него в наиболее неблагоприятные часы. Особое внимание этому вопросу стоит уделять въездам, ориентированным точно на восход или закат.

Что происходит при загрязнении оптики

Пыль, дорожная грязь, мокрый снег и наледь постепенно уменьшают количество инфракрасного излучения, которое доходит до приемника. Сначала система может продолжать работать нормально, поскольку у нее остается запас по уровню сигнала.

По мере загрязнения этот запас сокращается. В результате луч может периодически «пропадать», особенно во время осадков или при небольших вибрациях стойки. При сильном загрязнении приемник начинает постоянно воспринимать ситуацию как наличие препятствия.

Именно поэтому периодические ложные срабатывания не всегда означают неисправность электроники. Одной из первых операций при диагностике должна быть очистка рабочей поверхности передатчика и приемника и повторная проверка системы.

Почему стойки необходимо жестко закреплять

Передатчик и приемник образуют единую оптическую систему. Если один из элементов после настройки постепенно меняет положение, устойчивость связи снижается.

Причиной может стать плохо закрепленная стойка, просадка основания, вибрация от проезжающего транспорта или случайный удар. Особенно опасна ситуация, когда стойка визуально остается почти вертикальной, но верхняя часть отклоняется всего на несколько градусов.

Поэтому опоры необходимо крепить к жесткому основанию и исключать возможность свободного раскачивания. Кабель также не должен натягивать корпус датчика или передавать на него механическую нагрузку.

Как защитить фотоэлемент от автомобиля

Стойку нельзя размещать непосредственно на траектории колес или в месте, где водитель обычно срезает поворот. Желательно предусмотреть боковой отступ от полосы движения, сохранив при этом свободную линию между передатчиком и приемником.

В местах с повышенным риском наезда применяют защитные конструкции: металлические стойки, отбойники, колесоотбойники или специальные кожухи. Защита не должна перекрывать рабочую область фотоэлемента.

Особое внимание требуется возле узких ворот, кассовых стоек, терминалов доступа и шлагбаумов, где водитель вынужден подъезжать близко к оборудованию.

Почему датчик постоянно показывает препятствие

Если автоматика постоянно видит перекрытый луч, сначала необходимо определить, действительно ли приемник получает сигнал передатчика.

Причиной может быть физическое препятствие между устройствами, загрязнение оптики, смещение одной из стоек, неправильное подключение, отсутствие питания передатчика или повреждение кабеля. Также следует проверить, соответствует ли тип контакта датчика настройке входа контроллера.

После механического воздействия на стойку прежде всего проверяют взаимное положение элементов, даже если внешне оборудование выглядит исправным.

Почему луч периодически пропадает

Нестабильная работа обычно говорит о том, что система находится близко к границе устойчивого приема. Наиболее распространенные причины — загрязнение, слишком большое расстояние, вибрация стойки, попадание воды или снега на рабочую поверхность либо повреждение кабельной линии.

Характерный признак механической проблемы — датчик работает нормально в спокойном состоянии, но срабатывает при сильном ветре или во время проезда тяжелого автомобиля рядом со стойкой.

Если проблема появляется только в определенное время суток, необходимо проверить влияние прямого солнечного света.

Откуда берутся ложные срабатывания

Ложным срабатыванием часто называют любую ситуацию, когда система отреагировала без автомобиля. Но источник проблемы может находиться не в самом фотоэлементе.

Луч действительно могли пересечь пешеход, животное, падающий снег или посторонний предмет. Контроллер мог неправильно интерпретировать нормальный сигнал датчика. Возможны также кратковременные разрывы оптического канала из-за вибрации или плохого электрического контакта.

При диагностике полезно разделять два события: что именно произошло на выходе фотоэлемента и как на этот сигнал отреагировал контроллер. Это позволяет понять, требуется ли корректировать монтаж датчика или алгоритм всей системы.

Типичные ошибки при установке фотоэлементов

Одна из самых распространенных ошибок — выбирать место монтажа только по принципу «здесь удобно поставить стойку», не анализируя траекторию автомобиля. В результате машина может пересекать луч нестабильно или датчик начинает регулярно реагировать на людей.

Вторая ошибка — использовать одну и ту же пару одновременно для разных задач без учета логики автоматики. Фотоэлемент безопасности должен контролировать опасную зону, а датчик подсчета — надежно фиксировать фактический проезд. Эти точки не всегда совпадают.

Проблемы также возникают при установке элементов на разной высоте, недостаточно жестком креплении стоек, монтаже на предельной дальности, отсутствии защиты от наезда и размещении приемника в неблагоприятном направлении относительно солнца.

Для системы учета отдельной ошибкой становится использование только одного луча там, где необходимо определять направление движения. По одиночному сигналу невозможно надежно различить въезд и выезд через один и тот же проезд.

Наконец, нельзя заканчивать монтаж проверкой одного срабатывания. Правильно установленная система должна устойчиво работать при реальном проезде автомобилей, разных траекториях движения и характерных для объекта эксплуатационных условиях.

Главное — устанавливать фотоэлементы под конкретную задачу

Надежность лучевого датчика определяется не только его характеристиками. Даже качественный фотоэлемент будет работать неправильно, если выбрать неподходящую высоту, установить его вне фактической траектории автомобиля или закрепить на подвижной стойке.

Сначала необходимо определить функцию датчика: защита ворот или шлагбаума, обнаружение автомобиля, подсчет транспорта либо определение направления движения. После этого выбираются место установки, высота, количество оптических рубежей и алгоритм обработки сигналов.

Для простого контроля опасной зоны может быть достаточно одной пары фотоэлементов. Для реверсивного проезда и учета свободных мест обычно требуется более сложная схема с несколькими датчиками и контроллером, анализирующим последовательность их срабатывания.

В каталоге «Инфопаркинг» можно подобрать датчики обнаружения автомобиля, а для организации автоматического подсчета транспорта — готовые решения с контроллерами, фотоэлементами, стойками и информационными табло.
